Staubfreie Flächen, frische Luft – die Basis guter Wohnraumhygiene

Der Hygieneaspekt zählt bei zentralen Staubsauganlagen zu den wesentlichen Vorteilen: Mit dem Staub werden auch sämtliche organischen Verunreinigungen wie Pollen, Milbenkot und Bakterien mit der Fortluft aus dem Haus befördert. Der konventionelle Bodenstaubsauger bläst die eingesaugte Luft hingegen wieder im Raum aus – und verteilt meist den belasteten Mikrostaub in den Wohnräumen. Mit dem Geruchssinn ist dieser Nachteil an der staubig-muffigen Raumluft während und nach dem Staubsaugen zu erkennen. Dass diese belastete Luft nicht harmlos ist, zeigt sich bei vielen Betroffenen an allergischen Reaktionen. Besonders zu empfehlen ist ein zentrales Staubsaugsystem deshalb für Menschen, die an Hausstauballergie leiden. Zum Staubsaugen wird anstelle eines sperrigen und kabelgebundenen Bodengerätes nur das Reinigungsset benötigt, das aus einer Bodendüse und einem Saugschlauch (z.B. 8 oder 10m Länge) besteht. Beim Anschluss des Saugschlauchs an die Saugdose startet je nach Hersteller der z. B. im Keller installierte Zentralstaubsauger automatisch. Zu den Komfortmerkmalen zählen somit in ers­ter Linie die leichte Handhabung und der leise Betrieb. Während Zentralstaubsauganlagen in den skandinavischen Ländern sowie in den USA längst zum Standard gehören, führt diese Technik in deutschen Häusern noch ein Nischendasein.

• Zentralstaubsauganlagen bestehen aus einer überschaubaren Zahl von Komponenten:

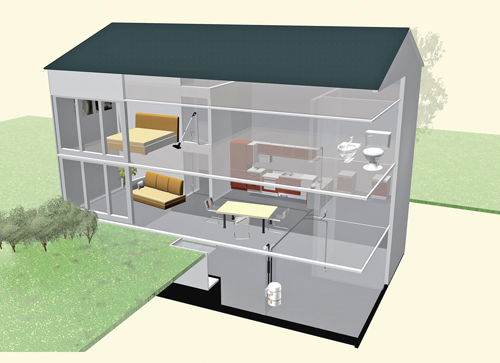

• Zentralstaubsauggerät: Das meist zylinderförmige Zentralgerät wird im Keller oder in einem Abstellraum an der Wand montiert. Der aus dem Raum abgesaugte Staub gelangt über die Saugleitung zum Zentralstaubsauger. Dort wird die abgesaugte Luft nach dem Zyklonprinzip gefiltert und über einen Fortluftauslass ins Freie geleitet.
• Rohrsystem: Die Saugleitungen bestehen aus Kunststoffrohren, beispielsweise bei dem Allaway-Zentralstaubsaugsystem aus Polypropylen (PP). Nach Informationen des Anbieters Heinemann wird bei dessen Herstellung ein spezielles Granulat dem Rohrwerkstoff beigemischt, sodass eine statische Aufladung nahezu verhindert wird.

Allgemein unterscheidet sich ein Rohrsystem für Staubsauganlagen gegenüber einem Rohrsystem für die Entwässerung durch spezielle Formteile. So sind z.B. Bögen und Abzweige für hohe Strömungsgeschwindigkeiten optimiert und in abriebgefährdeten Bereichen oft mit verstärkten Wanddicken versehen. Die Rohrverbindung erfolgt z.B. durch eine konische Steckmuffenverbindung mit Dichtring.

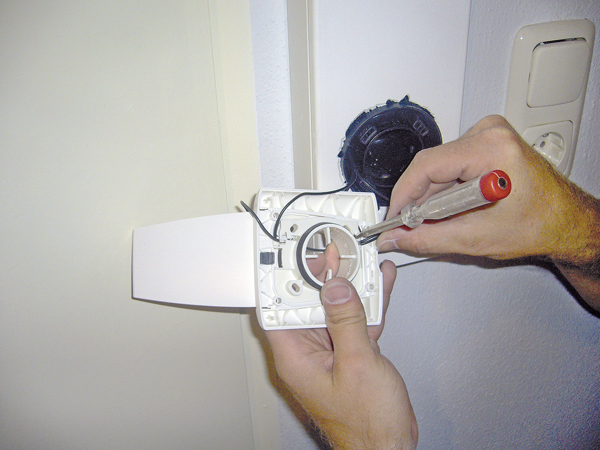

• Saugdosen: Die Saugdose ist die Verbindungsstelle zwischen Saugschlauch und Rohrsystem. Das Design hat Ähnlichkeit mit Lichtschaltern, sodass die Saugdosen eine optische Einheit mit Steckdosen und Schaltern bilden. Von Vorteil ist, wenn die Saugdosen mit einer Fangeinrichtung ausgestattet sind, sodass versehentlich mit eingesaugte Kleingegenstände nicht in das Rohrsystem gelangen können.
• Steuerleitungen: Das Zentralstaubsauggerät schaltet meist automatisch ein, sobald der Saugschlauch an die Saugdose angeschlossen wird. Für das Steuersignal zum Ein- und Ausschalten wird dazu von jeder Saugdose entlang der Saugleitungen eine 2-adrige Schutzkleinspannungsleitung (24-V-Steuerspannung) verlegt.
• Reinigungsset: Das Staubsaugen erfordert keine Umgewöhnung; die Ausrüs­tung für diese Hausarbeit besteht in der Regel aus einem Set mit Bodendüse, Teleskoprohr und Saugschlauch. Den Unterschied machen das entfallende Bodengerät und die Länge des Saugschlauchs.
• Weitere Einzelkomponenten sind: Fortluftauslass (zum Einbau in die Außenwand zur Ableitung der Fortluft ins Freie), Fortluftschalldämpfer (zur Minderung des Luftschalls am Fortluftauslass), Sockeleinkehrdüse (Gehäuse für den Einbau in die Wand oder z. B. in die Sockelblende einer Einbauküche, für die Schmutzbeseitigung bei der Bodenreinigung mit einem Besen).

Planung einer Zentralstaubsauganlage

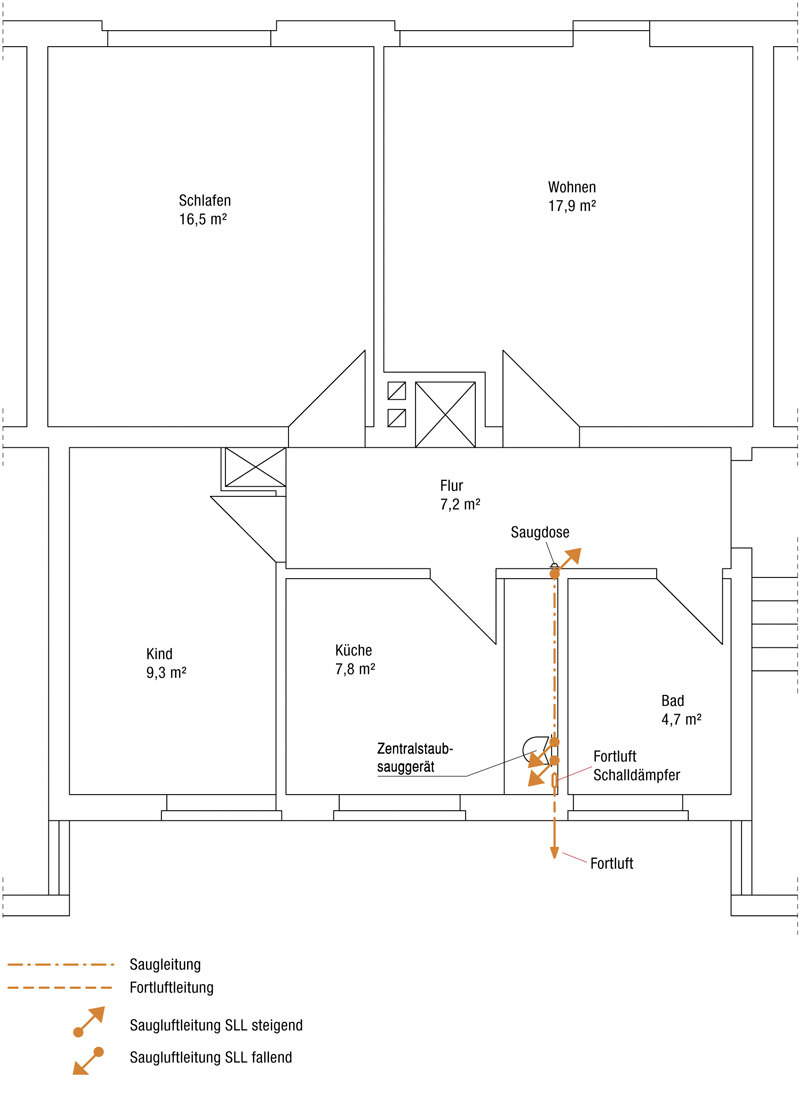

Um eine optimale Funktion und Nutzung gewährleisten zu können, sollten die allgemeinen Planungsgrundsätze sowie die Vorgaben der VDI 4709 [1] berücksichtigt werden. Als Ausgangspunkt für die Planung dienen zunächst die Geschossgrundrisse. Anhand der Grundrisse lässt sich bestimmen, wo das Zentralstaubsauggerät installiert werden kann und wo Platz für die Verlegung der Saugleitungen ist. Dabei sollte geprüft werden, ob ggf. Installationsschächte genutzt werden können. Daraus lässt sich ermitteln, ob die Saugleitungen und Saugdosen unter Putz installiert werden können oder ob Möglichkeiten für eine Aufputz­installation geschaffen werden müssen. Grundsätzlich können Zentralstaubsauganlagen auch in bestehenden Gebäuden nachgerüs­tet werden. Sowohl im Neubau wie auch bei Sanierungen sind dabei die Anforderungen an Schallschutz, Brandschutz und ggf. Feuchtigkeitsschutz zu berücksichtigen.
Um eine optimale Saugleistung zu erzielen, sollte das Saugleitungssystem so kurz wie möglich und die Anzahl der Umlenkungen so gering wie möglich
sein. Für die Anordnung des Zentralstaubsauggerätes sollte eine zentrale Stelle gewählt werden, die sowohl eine kurze Anbindung an das Saugleitungssystem als auch eine kurze Fortluftleitung ermöglicht.
In Kurzform beschrieben, gliedert sich der Planungsablauf in vier Schritte:

• Festlegung des Montageortes für das Zentralstaubsauggerät,
• Bestimmung von Anzahl und Anordnung der Saugdosen. Planungstipp: Mit einer maßstabgerecht auf die Länge des Saugschlauchs zugeschnittenen Paketschnur lässt sich auf dem Grundrissplan prüfen, ob von den Saugdosen aus der Schlauch bis in die Raumecken reicht. Mit dieser simplen Methode lässt sich die Anordnung der Saugdosen optimieren.
• Festlegung der Leitungsführung für Saugleitungen (Steigleitungen und Anschlussleitungen) sowie für die Fortluftleitung.
• Bestimmung der benötigten Geräteleis­tung des Zentralstaubsauggerätes.

###newpage###

Planung des Saugleitungsnetzes

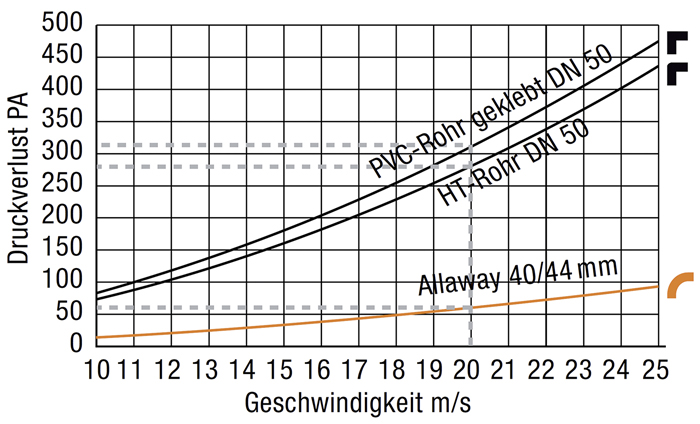

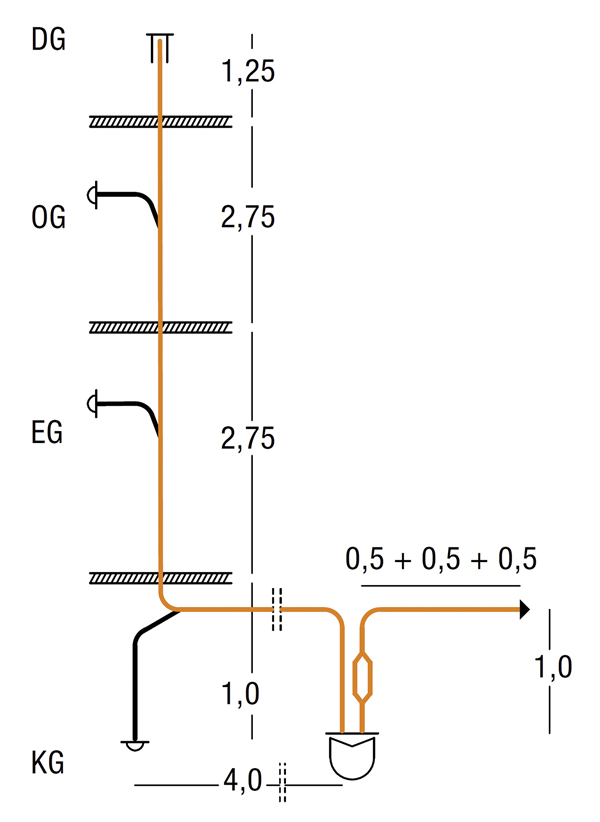

Das Rohrsystem für die Unterdruck-Saugleitungen besteht meist aus einem Rohrdurchmesser, z.B. bei dem Allaway-System beträgt der Rohraußendurchmesser 44 mm. Eine Dimensionierung von Rohrquerschnitten erübrigt sich dann damit. Für die Auslegung ist die maximale Saugdistanz maßgebend. Diese ergibt sich aus der Gesamtleitungslänge von der entferntesten Saugdose bis zum Fortluftauslass. Die maximale Saugdistanz dient zur Bestimmung der Größe für das Zentralstaubsauggerät. Je kürzer die maximale Saugdistanz ist, desto weniger Saugleis­tung wird benötigt.

Schallschutz nach außen beachten

Die vom Zentralstaubsauggerät gefilterte Fortluft wird über die Fortluftleitung und einen durch die Außenwand führenden Fortluftauslass ins Freie abgeführt. Bei der Planung ist die benachbarte Bebauung zu berücksichtigen, um Belastungen durch Emissionen zu vermeiden. Beim Einsatz von Zentralstaubsauganlagen (insbesondere in gewerblichen Objekten) sind auch die Anforderungen der TA Lärm [2] und der VDI-Richtlinie 2058 Blatt 2 und Blatt 3 zu beachten [3].
Zur Geräuschminderung ist unmittelbar vor dem Fortluftaustritt ein Fortluftschalldämpfer einzusetzen. In Wohngebieten gelten nach VDI 2058 folgende maximal zulässigen Schallpegel: Tag < 50 dB(A) außen, Nacht < 35 dB(A) außen.

Zentralstaubsauggerät

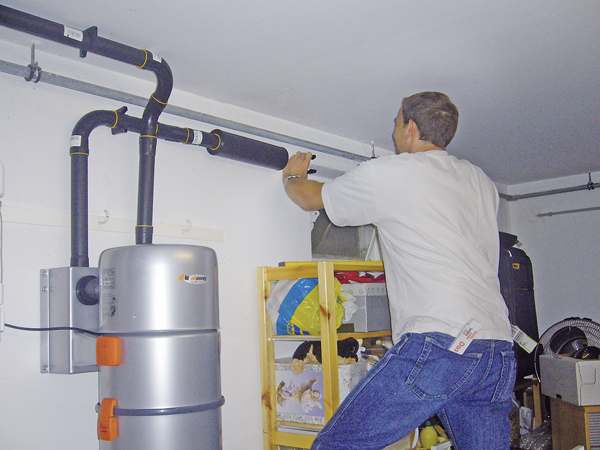

Als Montageort für Zentralstaubsauganlagen sollte ein Raum außerhalb des Wohnbereiches gewählt werden – z.B. im Keller, im Abstellraum oder in einem Technikraum. In Mehrfamilienhäusern ist ein schalltechnisch günstiger Raum zu wählen sowie die DIN 4109 [4] zu beachten. Denkbar ist auch die Installation in einer Garage, wobei hierfür die Garagenverordnung (GarVO) des jeweiligen Bundeslandes zu beachten ist [5]. Zentralstaubsauggeräte in spritzwassergeschützter Ausführung (IP X4) dürfen auch in Feuchträumen installiert werden. Darüber hinaus muss für die Wahl des Montageortes der zulässige Bereich für die Umgebungstemperaturen berücksichtigt werden – in jedem Fall muss der Aufstellraum frostfrei sein, gleichzeitig aber auch eine ausreichende Luftzirkulation ermöglichen. Grundsätzlich ist auch die Montage in einem Heizraum zulässig, sofern die Leistung der Feuerstätten bei gasförmigen und flüssigen Brennstoffen nicht mehr als 100 kW und bei festen Brennstoffen nicht mehr als 50 kW beträgt.

Fazit

Reine und gesunde Luft in Wohnräumen ist ein zunehmend bedeutender Maßstab für die Lebensqualität, denn der Mensch verbringt rund 90% seiner Zeit in geschlossenen Räumen. Mangelnde Raumluftqualität ist eine der Hauptursachen für Allergien. Um kontinuierlich eine gesunde Raumluftqualität bereitstellen zu können, spielt neben einer ausreichenden Frischluftzufuhr auch die Vermeidung von Staubbelastung eine entscheidende Rolle. Zentrale Staubsaugsysteme bieten im Vergleich zur konventionellen Staubbeseitigung den Vorteil, dass auch der mit Pollen und Bakterien verunreinigte Mikrostaub zuverlässig entfernt und beim Saugvorgang die eingesaugte Luft komplett abgeführt und gefiltert ins Freie geleitet wird. Zentralstaubsaugan-
lagen stellen für die Nutzer von Gebäuden eine ideale Ergänzung zu Wohnungslüftungssystemen und für das SHK-Fachhandwerk zusätzliches Umsatzpotenzial dar.

Literatur:

[1]    VDI-Richtlinie 4709 – Zentralstaub­saugan­lagen – Planung, Prüfung und Einsatz im Gebäudemanagement, April 2010
[2]    TA Lärm – Technische Anleitung zum Schutz gegen Lärm (die TA Lärm findet immer dann Anwendung, wenn Lärm von einem Gewerbe ausgeht oder es sich um Industrielärm handelt)
[3]    VDI-Richtlinie 2058 Blatt 2 und Blatt 3 – Beurteilung von Lärm
[4]    DIN 4109 – Schallschutz im Hochbau; Anfor­derungen und Nachweise
[5]    In Nordrhein-Westfalen ist die Garagen­verordnung (GarVO) seit November 2009 in die Verordnung über Bau und Betrieb von Sonderbauten (Sonderbauverordnung – SBauVO) integriert.

Nachgefragt

IKZ-HAUSTECHNIK: Kann das Zentralstaubsauggerät bei Bedarf auch innerhalb der Wohneinheit installiert werden, sofern keine Schallschutzanforderungen bestehen?
Sylvia Will: Ja, dabei sollte bzw. muss der Schallpegel beachtet werden. Bei einem Blick auf unsere Produktpalette stehen z.B. mit der Allaway Duo-Serie sowie der C-Serie kompakte und leise Geräte zur Verfügung.
IKZ-HAUSTECHNIK: Sind Zentralstaubsauganlagen nur etwas für Einfamilienhäuser oder ist die Installation auch in größeren Gebäuden, wie z.B. im Gewerbebereich möglich?
Sylvia Will: Zu den Einsatzbereichen für Zentralstaubsauganlagen zählen neben Ein- und Mehrfamilienhäusern auch Büro- und Verwaltungsgebäude, Gewerbeobjekte und Hotels, Wohn- und Seniorenheime, Schulen und Kindergärten sowie auch öffentliche Verkehrsmittel wie Schiffe und Bahnen.
IKZ-HAUSTECHNIK: Dürfen Saugdosen auch im Boden eingebaut werden, z.B. für Zentralstaubsauganlagen in Büros oder öffentlichen Gebäuden?
Sylvia Will: Der Einbau einer Saugdose im Fußboden ist grundsätzlich möglich, hierfür wird jedoch aus Gründen der stärkeren Belastbarkeit die Verwendung von Saugdosen aus Edelstahl empfohlen.
IKZ-HAUSTECHNIK: Was ist bei der Inbetriebnahme einer Zentralstaubsauganlage zu beachten?
Sylvia Will: Vor der Übergabe bzw. Inbetriebnahme ist eine Leistungsmessung durchzuführen. Die Leistungsmessung erfolgt mit einem Unterdruck-Messgerät, mit dem an allen Saugdosen der Mindestunterdruck geprüft wird. Hierbei sollte auch eine optische und akustische Prüfung erfolgen, ob alle Saugdosen dicht sind und keine störenden Strömungsgeräusche auftreten.
IKZ-HAUSTECHNIK: Sind bei der Installation eines Zentralstaubsaugsystems in einem Passivhaus bestimmte Maßnahmen erforderlich?
Sylvia Will: Der Fortluftvolumenstrom der Zentralstaubsauganlage beträgt ca. 100 m³/h, sodass der Einfluss auf die Energiebilanz des Gebäudes vernachlässigbar ist. So kann auch in diesen Gebäuden die Staubbelastung minimiert werden.
