ACO: Systemlösung für Staffelgeschosse
Für die Entwässerungssituation von Staffelgeschossen steht mit der „Kaskadenentwässerung“ jetzt eine normkonforme Lösung von ACO Haustechnik zur Verfügung: ein mehrteiliges, in sich geschlossenes System, einsetzbar für die Haupt- und Notentwässerung über Fallrohr oder Speier bis zu einer Abflussmenge von max. 4,5 l/s. Es wird dafür eingesetzt, bei ebenenübergreifender Entwässerung eine unkontrollierte Überflutung von Gebäudeteilen wie Vordächern, Terrassen oder Balkonen zu verhindern.

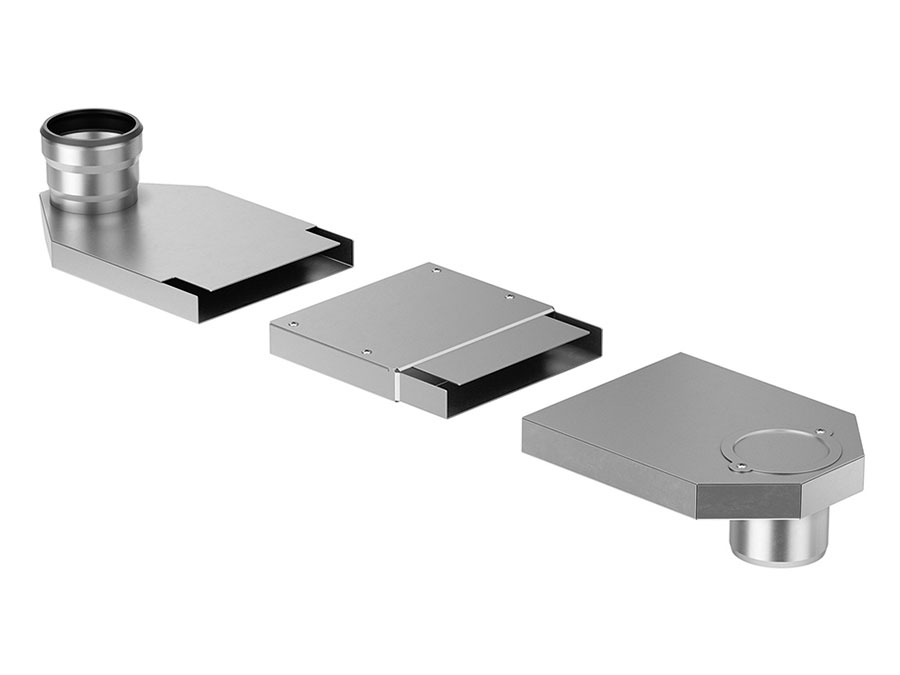

Das System der Kaskadenentwässerung besteht grundsätzlich aus drei Komponenten: Fallrohraufnahme, Flachkanal und Auslaufstutzen. Bild: ACO Haustechnik
Die modulare Bauweise der Kaskadenentwässerung lasse alle konstruktiven Freiheiten, um einem stufenförmigen, individuell auf das Bauvorhaben zugeschnittenen Verlauf des abzuleitenden Regenwassers zu folgen. Bild: ACO Haustechnik
Entwässerungssituationen eines Staffelgeschosses, für die mit der Kaskadenentwässerung laut ACO ein baurechtlich abgesichertes System zur Verfügung steht. Bild: ACO Haustechnik
Das System besteht grundsätzlich aus drei Komponenten: „Fallrohraufnahme“, „Flachkanal“ und „Auslaufstutzen“ bzw. „Übergangsstück“ auf den Speier zum bauseitigen Abkanten. Alle Bestandteile lassen sich werkzeuglos ineinanderstecken und werden zur Verhinderung von Tropfwasser mit einem selbstklebenden Alu-Butylband abgedichtet. Die modulare Bauweise des Systems lasse alle konstruktiven Freiheiten, um einem stufenförmigen, individuell auf das Bauvorhaben zugeschnitten Verlauf des Wassers zu folgen und beispielsweise auch mehrere Attiken zu durchdringen. Als Bindeglied zwischen der Regenwasseraufnahme per Freispiegelentwässerung mit dem ACO Attikaablauf „Spin“ und der finalen Wasserableitung am Übergabepunkt, stelle die Kaskadenentwässerung ein baurechtlich abgesichertes System bereit.
ACO Haustechnik GmbH, Im Gewerbepark 11 c, 36466 Dermbach, Tel.: 036965 819-0, haustechnik@aco.com, www.aco-haustechnik.de
