ACO Passavant GmbH: Abwasserhebeanlage in neuer Generation

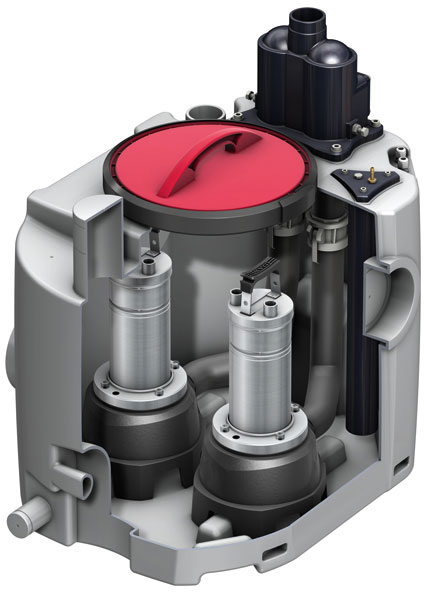

Die neueste Generation der Abwasserhebeanlage „Muli-Mini“ ist in den Ausführungen mono und duo, d.h. mit einer oder zwei Schmutzwassertauchpumpen, erhältlich. Die Anlagen sind für die Ableitung von fäkalienfreiem Abwasser konzipiert. Sie eignen sich zur Freiaufstellung in frostgeschützten Räumen unterhalb der Rückstauebene wie Kellerräume und Waschküchen. Das Behältervolumen der Anlage liegt mit 190 l rund 40 l über dem der alten Generation; das Gesamtgewicht liegt zwischen 50 und 66 kg. Mit Maßen von 815 x 600 mm ist sie auf ein minimales Türmaß von 700 mm angepasst. Die Gesamthöhe beträgt 850 mm.
Beiden Ausführungen der „Muli-Mini“ gemein ist der Grundablass R 1“ und der Revisionsdeckel (350 mm) mit Spannring. Insgesamt fünf Anschlüsse in unterschiedlichen Zulaufhöhen stehen zur Verfügung: einen oberen Zulauf DN 100 sowie zusätzlich auf jeder Seite zwei Zuläufe DN 100 (Höhe 250 mm und 400 mm). Ein vertikaler Stutzen DN 70 für die Entlüftungsleitung und optional ein Anschluss für die Handmembranpumpe DN 50 komplettieren die Anlagen.
Den Antrieb der Schmutzwassertauchpumpen übernimmt bei der Mono-Ausführung ein Wechselstrommotor, bei der Duo-Ausführung zwei Wechsel- oder Drehstrommotoren. Sie stehen mit 0,75 kW und 1,2 kW Nutzleistung zur Auswahl. Zum Lieferumfang der Abwasserhebeanlage gehört ein Schaltkasten, der über eine 4 m lange pneumatische Steuerleitung zur Niveauregulierung mit der Hebeanlage verbunden ist. Die Steuerung des Schalt- und Warngeräts zeigt Meldungen, Störungen und Zustände an und weist auf anfallende Wartungen hin.
ACO Passavant GmbH, Im Gewerbepark 11 c, 36457 Stadtlengsfeld,
Tel.: 036965 819-0, Fax: -361,
haustechnik@aco-online.de, www.aco-haustechnik.de
