Varianz und Praxisnähe für die Wohnraumlüftung

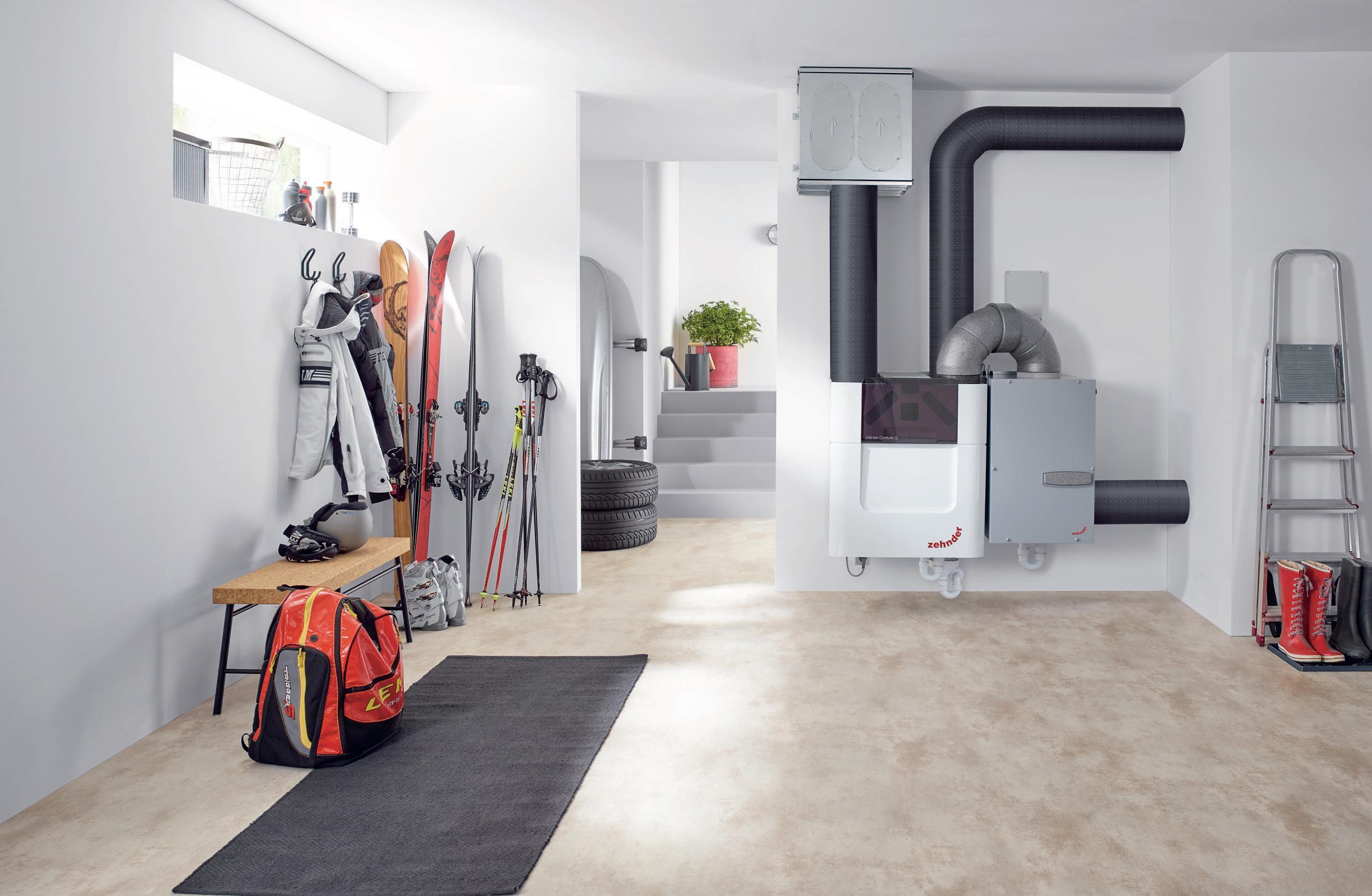

Eine Anlage zur Kontrollierten Wohnraumlüftung gilt als alternativlos, was die Energieeffzienz, den Erhalt der Bausubstanz und den Aspekt des Wohlbefindens in den Räumen angeht. Damit einher geht die Erstellung eines Lüftungskonzepts. Die sogenannte „Lüftungsnorm“ DIN 1946-6 ist für Baubeteiligte in den letzten Jahren zu einer wichtigen Planungshilfe geworden. Die Fassung von Dezember 2019 bezieht Änderungen in der Bauweise von Gebäuden wie auch in der Lüftungstechnik mit ein.

Bereits im Jahr 2013 begann die Überprüfung der seit 2009 geltenden, alten DIN 1946-6, welche sich als Teil der Norm zur Raumlufttechnik explizit mit der Wohnungslüftung befasst. Der zuständige Normenausschuss hatte es sich zur Aufgabe gemacht, die Norm so zu überarbeiten, dass dadurch zwei wichtige Prozesse unterstützt werden: Erstens eine höhere Akzeptanz der Wohnraumlüftung am Markt und zweitens die Transformation der Norm von einer aktuell noch reinen Planungsempfehlung hin zu einer verpflichtenden Regelung. Hierfür sollte die alte Fassung möglichst nicht verschärft und zudem vereinfacht werden.

Eine erste wichtige Neuerung betrifft die Berechnung der Infiltration, also des natürlichen Luftaustauschs über Undichtigkeiten. In der Neufassung der DIN 1946-6 wird die Infiltration für die Auslegung der Lüftungstechnischen Maßnahme bei Zu-/Abluftsystemen nicht mehr angerechnet. Bei der Freien Lüftung, kombinierten Lüftungssystemen und reinen Zu- bzw. Abluftsystemen bleibt sie jedoch weiterhin anrechenbar (Grafik 1).

Bei der Festlegung der Außenluftvolumenströme wurden die Werte zur Nennlüftung zum Zwecke der Gesundheit nach unten korrigiert. Hier kam die Befürchtung auf, große Lüftungsgeräte könnten nun nicht mehr angeboten und installiert werden. Wir als Hersteller können dies nach Abgleich der Normwerte mit unseren eigenen Lüftungsgerätegrößen nicht bestätigen. Der Unterschied zwischen neuer und alter Nennlüftung ist sehr gering. Wie Grafik 2 zeigt, sind die Unterschiede erst ab einer Fläche von ca. 100 m² minimal messbar. Tatsächlich wird eine kleinere Gerätegröße nur bei einer Fläche der Nutzungseinheit von 130 m² nötig, wo die neue Nennlüftung bei 125 m³/h und damit 11 m³/h unter dem Wert der alten DIN 1946-6 liegt.

Anpassungen bei den Abluftmengen

In der Norm wurden auch bei den Abluftmengen in Abluft räumen Anpassungen vorgenommen. Die Tabelle in Grafik 3 listet je nach Raum und Nutzung den Abluftvolumenstrom für die Nennlüftung „alt“ und „neu“ auf. Hier wurde zum Teil erheblich reduziert. Die aktuelle Normfassung schlägt zudem vor, in emissionsarmen Abluft räumen den Volumenstrom noch weiter zu reduzieren, jedoch maximal um 50 % und unter Beachtung des Feuchteschutzes und der Gesamtvolumenstromanforderung. In reinen Technik- und selten genutzten Duschräumen darf die Nennlüftung somit sogar noch einmal auf 10 bzw. 20 m³/h halbiert werden. Außerdem gibt es erstmals eine Deckelung der gesamten Außenluftvolumenströme: Der aus der Nutzfläche ermittelte Volumenstrom darf maximal um den Faktor 1,2 überschritten werden, was sich vor allem positiv auf Objekte mit vielen Ablufträumen auswirkt. Eine interessante, zusätzliche Regel findet sich lediglich in einer Fußnote wieder: Wird ein Raum zum Trocknen von Wäsche genutzt, sollten hier mindestens 40 m³/h veranschlagt werden. Betrachtet man die Tatsache, dass bei einer frischen Wäscheladung aus der Waschmaschine zwischen zwei und drei Liter Feuchtigkeit anfallen, ist dies eine durchaus sinnvolle und praxisnahe Regelung. Auch beim Thema Zuluft gibt es zumindest eine bedeutende Neuerung: In Schlafräumen und Kinderzimmern darf die Nennlüftung nicht unter 15 m³/h je Person ausgelegt werden.

Drei neue Dämm-Kategorien

Einen weiteren wichtigen Teil bei den Änderungen für zentrale Lüftungssysteme durch die neue DIN 1946-6 nimmt das Thema Dämmung ein. Mit einem angepassten Lambda-Wert von 0,038 statt vormals 0,045 W/(mK) wurde den in den letzten zehn Jahren verbesserten Dämmmaterialien und dadurch erhöhten Dämmstandards Rechnung getragen. Zudem wurden drei neue Kategorien eingeführt, die Wärmedämmung zur Kondensatvermeidung (W-K), die Wärmedämmung zur Vermeidung von Energieverlusten (W-E) und die individuell berechnete Wärmedämmung (W-I). Besonders folgenreiche Änderungen betreffen die Kategorie W-K. Luftleitungen bis drei Meter Länge benötigen nun lediglich eine Mindestdämmung von 20 mm (ausgenommen Zu- und Abluftleitungen innerhalb der thermischen Gebäudehülle, bei denen weiterhin keine Wärmedämmung nötig ist). Außenluftleitungen, die früher pauschal mit 60 mm gedämmt sein mussten, brauchen nun nur noch ein Drittel der Dämmdicke. Dadurch lässt sich einiges an Material und auch Platz einsparen. Leitungen, welche länger als drei Meter sind, fallen automatisch unter die Kategorie W-E. Selbst dort benötigt man für Außenluftleitungen bis zwei Meter Länge innerhalb der thermischen Gebäudehülle nur noch eine 32 mm dicke Dämmung. Die Berechnung der Wärmedämmung zur Energieverlustvermeidung wird nun in vier statt drei Temperaturkategorien eingeteilt, was insgesamt eine nähere Orientierung an der Praxis darstellt und Pauschalisierungen weiter vermeidet.

Des Weiteren hat endlich ein Abgleich mit der VDI 6022 stattgefunden. Genau genommen besteht dieser Brückenschlag zwischen Norm und Richtlinie bereits seit 2018, als eine neue Fassung der VDI 6022 veröffentlicht wurde. Vorbehalte seitens Normenausschuss und Lüftungsherstellern gegenüber der Hygienerichtlinie lagen vor allem in der Tatsache begründet, dass deren Anwendung die Kosten einer komfortablen Wohnraumlüftung um rund 1000 Euro erhöht hätte. In der aktualisierten Lüftungsnorm gibt es nun drei Kategorien von hygienischen Anforderungen an die Qualität der Zuluft : ohne Filter (O), sowie Grundanforderungen (G) und Hygieneanforderungen (H) jeweils mit Filter. Je nach Art der Lüftungstechnischen Maßnahme müssen unterschiedliche Filterklassen installiert werden, welche nun auch gemäß der aktuellen, international gültigen DIN EN ISO 16890 aufgeführt sind: Die Installation eines zentralen Lüftungssys tems nach Hygienekategorie O ist nicht zulässig. In den Kategorien G und H werden für die Abluft jeweils Filter der Klasse G2 (ISO Coarse ≥ 30 %) und für die Außenluft G3 (ISO Coarse ≥ 45 %) (nach Kategorie G) und ISO ePM1 ≥ 50 % bzw. F7-Filter (nach H) gefordert.

Anordnung der Außen- und Fortluftdurchlässe

Bei der Anordnung von Außen- und Fortluftdurchlässen gibt es mit der neuen DIN 1946-6 ebenfalls ein paar Änderungen. Zum einen ist heute die Ansaugung von Außenluft über einen Kellerlichtschacht grundsätzlich verboten. Wenn man bedenkt, wie selten diese Schächte gereinigt werden und welches Risiko dies für die Luftqualität darstellt, ist diese Einschränkung durchaus zu begrüßen. Außerdem legt die neue Norm erstmals eine Mindesthöhe von 70 cm über dem Erdreich für die Ansaugung fest. Einige Hersteller, u. a. Zehnder, haben hier jedoch bereits in der Vergangenheit mit Höhen von 1,0 bis 1,5 Metern gearbeitet. Auch die Abstände zwischen Außen- und Fortluftdurchlässen werden nun etwas genauer thematisiert, um Kurzschlüsse zu verhindern. Wie man dies genau umsetzt, wird noch immer off engelassen. Zehnder geht seit jeher von Mindestabständen zwischen 2,0 und 2,5 Metern aus. Sollte man den Abstand nicht einhalten können, kann das Zehnder Kombi-Außenwandgitter verwendet werden, welches beide Durchlässe in einem kompakten Bauteil vereint und deren Luft ströme dabei aneinander vorbeiführt. Die neue Lüftungsnorm enthält jetzt zumindest Anhaltswerte für die Mindest-Abstandsmaße (Grafik 4).

Zur Veranschaulichung ein kurzes Rechenbeispiel: Gehen wir von einem Fortluftauslass unterhalb der Außenluftansaugung und einer Luft menge von 150 m³/h aus, ergeben sich ein vertikaler Abstand von 2 m und ein horizontaler Abstand von 0 m. Auch wenn es sich hier nur um Anhaltswerte handelt, eignen sich diese bereits gut, um in der Praxis einen Kurzschluss von Außen- und Fortluft zu verhindern.

Die Kellerlüftung hat es im Zuge der Überarbeitung vom Beiblatt in den Anhang geschafft, wodurch dieser Thematik nun mehr Beachtung zuteilwird. Die Auslegung der Lüftungstechnischen Maßnahme in Kellerräumen kann nicht pauschal bestimmt werden. Sie ist davon abhängig, wie der entsprechende Raum genutzt wird. So sollten ungenutzte und unbeheizte Räume wie Heizungskeller oder Abstellräume, zumindest im Sommer, ausdrücklich via Feuchtesensor belüft et werden. Dies garantiert einen optimalen Feuchtewert, da die Lüftungsanlage erst dann für einen Luftaustausch sorgt, wenn die absolute Luftfeuchtigkeit draußen geringer ist als im Keller. Bei wenig genutzten, aber beheizbaren Kellerräumen, wie beispielsweise einem Gästezimmer oder auch Waschkeller, sollte nach reduzierter Lüftung ausgelegt werden, um nicht zu viel Feuchte von außen in den Raum einzubringen. In beheizten Aufenthaltsräumen im Keller sieht die neue Lüftungsnorm hingegen eine Auslegung nach Nennlüftung vor, denn hier besteht im Grunde kein Unterschied zu beispielsweise einem Wohnzimmer im Obergeschoss.

Man sieht also, dass sich durch Anpassungen bei der Auslegung von zentralen Komfort-Lüftungsgeräten, durchaus einiges ändern wird. Ob dies letztendlich dazu führen kann, dass aus der Lüftungsnorm eine verpflichtende Regel wird, ist schwer abzuschätzen. Zu einer höheren Akzeptanz der DIN 1946-6 sollte die Überarbeitung aber allemal beitragen, da hier für sichtbar mehr Praxisnähe, einfachere Planung und leichtere Anwendung gesorgt wurde.

Autor: Dipl.-Ing. (FH) Oliver Geithe, Leiter Produktmanagement Heizkörper und Komfortlüftung, Zehnder Group
