Heizkörper sucht Anschluss

Sofern man keine Wand- oder Fußbodenheizung im Haus hat, braucht man Heizkörper, um die Wärme zu verteilen. Wir zeigen hier den Anschluss eines freistehenden Radiators in einem Altbau. Der Besitzer hat sich für den Heizkörper "Charleston Bank" von Zehnder entschieden. Er soll im Wohnzimmer des Dachgeschosses montiert werden. Die Anschlussrohre aus Kupfer liegen bereits in der Wand.

Der Zehnder "Charleston Bank" ist ein Wärmekörper, der auch als Sitz- oder Ablagebank eingesetzt werden kann. Somit eignet er sich insbesondere für Wohnräume, Wintergärten, Schwimmbäder, Umkleideräume etc. Das Modell gibt es mit vier, fünf oder sechs Säulen, aber immer in der Bauhöhe 260 mm. Wenn später die Sitzbank montiert ist, wird eine Gesamthöhe von 460mm - gemessen vom Fertigfußboden - erreicht.

Radiatoren geben eine angenehme Strahlungswärme ab. Es ist deshalb ratsam, einen Wandabstand von mindestens 40 mm einzuhalten. Und damit man beim Putzen besser darunter gelangt, empfiehlt Zehnder einen Abstand von 120 mm. Der Heizkörper kommt ohne Wandkonsole aus und wird nur auf dem Fußboden befestigt.

Los geht's. Zum Einbau steht hier bereit: Der Heizkörper "Charleston Bank" von Zehnder, der Thermostatventilkopf und zwei Verschraubungen für Vor- und Rücklauf.

Als erstes muss der Standort ermittelt werden. Der Abstand zur Wand sollte bei diesem Heizkörper so bemessen sein (40 mm), dass man ihn später...

...auch als Bank nutzen kann. Außerdem muss ein solider Unterbau geschaffen werden. Trockenestrich beispielsweise ist nicht stabil genug.

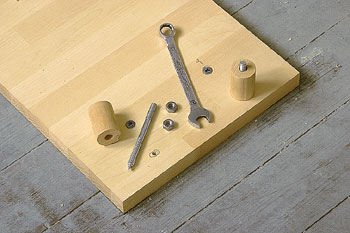

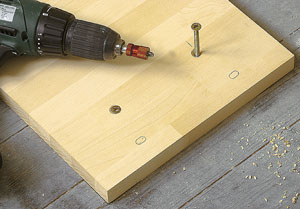

Als Montageplatte hält Leimholz her. Die Stärke muss in unserem Fall der Höhe der nachfolgenden Trockenschüttung entsprechen. Die Rundhölzer...

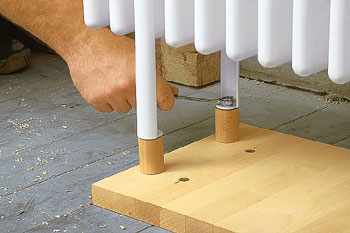

...mit innenliegender Gewindestange müssen hier die Höhe des Estrichs und des Bodenbelags ausgleichen, damit die Füße des Heizkörpers bündig mit dem dann noch zu verlegenden Korkparkett abschließen.

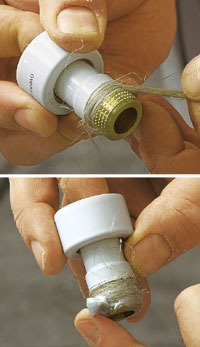

Im Anschluss daran werden die Gewinde der Heizkörperverschraubungen mit Hanf und Kitt eingedichtet.

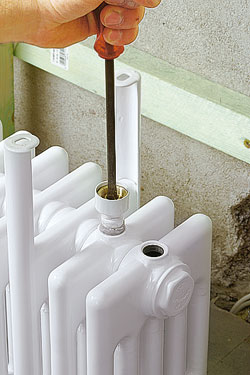

Mit einem Inbusschlüssel (hier als Schraubendreher) werden die beiden Gewindenippel in den Heizkörper geschraubt und...

...anschließend die Regulierventile angeschlossen.

Nun wird der Heizkörper an die vorhandene Rohrleitung angeschlossen.

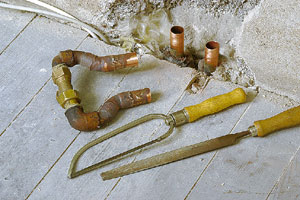

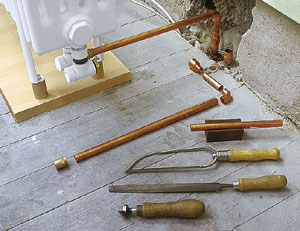

Zunächst werden die Rohre in der Wand mit einer PUK-Säge getrennt und mit Stahlwolle metallisch blank gerieben.

Passstücke herstellen und...

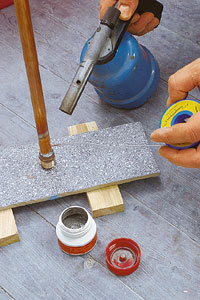

...lose zusammenstecken. Passen die Anschlüsse, kann mit dem Löten begonnen werden, hier mit Weichlot. Vorher auch hier die Lötenden mit Stahlwolle säubern.

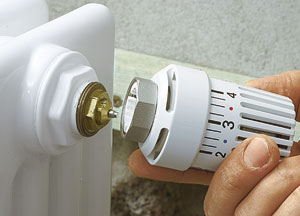

Letzter Schritt: Montage des Thermostatventilkopfes.

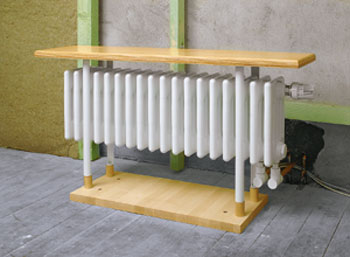

Fertig. Für die Verlegung des Trockenestrichs und des anschließenden Bodenbelags kann der Heizkörper nochmals abgenommen werden.

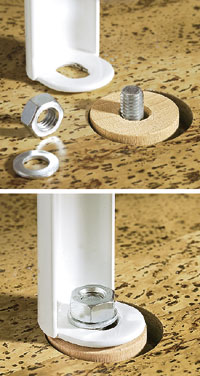

Dann folgt die Endmontage. Dazu wird der Heizkörper wieder an seinen Platz gebracht und auf den Bodenhülsen mittels Unterlegscheibe und Mutter festgeschraubt.
