IKZ-HAUSTECHNIK, Ausgabe 14-15/1996, Seite 32 ff.

SANITÄRTECHNIK

Whirlen für das Wohlbefinden

Whirlwannen bieten lohnendes Zusatzgeschäft

Während in Frankreich und Italien das private Whirlbad längst weit verbreitet ist, zählt Deutschland in diesem Punkt eher zu den europäischen Entwicklungsländern. Für SHK-Unternehmen eine gute Voraussetzung lohnende Zusatzgeschäfte abzuschließen. Und das mit vorgefertigten Systemeinheiten, die, gegenüber normalen Badewannen, nur wenig mehr an Montageaufwand erfordern.

Whirlbäder sind echte Allround-Fitmacher. In der privaten Atmosphäre des eigenen Bades kann die Seele am leichtesten baumeln. Das wirbelnde Badevergnügen entspannt, beruhigt die Nerven und hilft dadurch, den täglichen Streß abzubauen und zu vergessen. Dennoch hat sich im wellness-bewußten Deutschland das private Whirlbad noch nicht durchgesetzt. Ganz anders ist das zum Beispiel in Frankreich und Italien. Dort ist der Prickelspaß im eigenen Bad längst kein überflüssiger Luxus mehr.

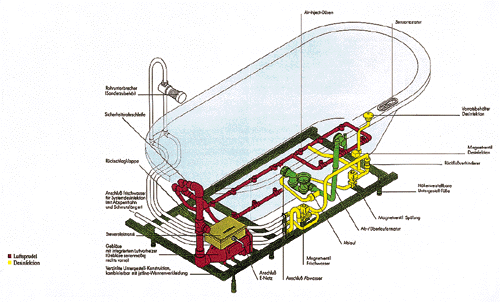

Alle Funktionen und Bedienungsabläufe werden von moderner Steuerelektronik vollautomatisch geregelt.

Aber auch die Deutschen kommen langsam auf den Geschmack. Denn Whirlbäder vitalisieren gleichzeitig Körper und Geist und entkrampfen verspannte Muskeln. Die sanfte Ganzkörpermassage fördert außerdem den Kreislauf und hilft schnell bei kalten Händen und Füßen. Ein übriges erreicht man mit Badezusätzen, beispielsweise duftenden Kräuteressenzen, die auch für die Atemwege angenehm sind.

Systeme

Über das übliche Sprudeln hinaus bieten Whirlwannen differenzierte Whirlsysteme mit ausgeklügelter Steuerelektronik und Hygienegarantie.

Beim Venturi-System wird Wasser durch eine Pumpe abgesaugt, beschleunigt und durch Massagedüsen in die Wanne zurückgeführt. Dabei wird gleichzeitig Luft mitgezogen, die das Wasser kontinuierlich "verwirbelt". Besondere Ausführungen ermöglichen die Steuerung des Wasser-/Luftwirbels in Stärke und Richtung. Dadurch kann die Luftzufuhr auch abgestellt und eine reine Wassermassage in Gang gesetzt werden. Moderne Steuerungstechnik regelt alle Funktionen und Bedienungsabläufe vollautomatisch.

Funktionsprinzip:

Durch eine elektrische Pumpe wird das Wasser über eine kombinierte ...

... Absaug-/Ablaufdüse abgesaugt, beschleunigt und durch ...

... die Massagedüse zurückgeführt.

Dabei wird nach dem Venturi-Prinzip kontinuierlich und selbstätig Luft mitgezogen.

Den klassischen Prickelspaß entwickeln sogenannte Air-lnjection-Systeme. Dabei drückt ein Gebläse Luft durch viele kleine Düsen im Wannenboden. Diese Düsen sind so ausgerüstet, daß sie das Wasser mittels Luftbläschen sanft verwirbeln.

Das Non-Plus-Ultra an Wohlbefinden schaffen Kombinationen der Venturi- und Air-lnjection-Systeme. Wirbeln, Prickeln, Massieren, oder alles auf einmal - je nach Wunsch stellt man die jeweiligen Funktionen ein.

Technik

Whirlwannen können kompakt in Wunschausstattung, komplett auf einem selbsttragenden Untergestell montiert, geordert werden. Selbst die Steuerzentrale gehört in diesem Fall zum Lieferumfang. Sie verfügen meist nicht über Überlaufrinnen.

Besonders die Nutzung in öffentlichen Einrichtungen erfordert eine sorgfältige und relativ aufwendige Wasseraufbereitung. Hierfür sind Whirlpools mit Überlaufrinne ausgestattet. Der Wasserstand dieser Modelle ist höher, es ist ein besserer Schutz gegen Schwallwasser gegeben, und an der Wasseroberfläche im Becken entstehen keine "Schmutzränder", da das Wasser bis zur Überlaufrinne steht. Allerdings erfordern diese Modelle auch einen größeren Installationsaufwand. So ist z.B. ein Überlauf-Sammelbehälter notwendig, der zusätzlichen Platz erfordert.

Alle Systeme sind anschlußfertig als Kompakte Einheiten lieferbar. Hier eine kleine Auswahl:



Whirlwanne mit Air-Injektion-System.

Whirlwanne mit Venturi-System und Desinfektionseinrichtung.

Whirlwanne mit Venturi-Whirlsystem, Air-Injektion-System und Desinfektionseinrichtung.



Da bei sogenannten Whirlwannen das Wasser - wie bei einer normalen Badewanne - ständig erneuert wird, sind zusätzliche technische Einrichtungen zur Wasserpflege unwirtschaftlich und auch nicht erforderlich. Bei Bedarf kann einwandfreie Hygiene durch automatische Spüleinrichtungen mit Desinfektionsmittelzugabe oder übliche Filteranlagen sichergestellt werden.

Natürlich zu beachten: Auch beim Einbau einer Whirlwanne bzw. eines Whirlpools gelten die einschlägigen Vorschriften. Je nach technischer Ausstattung ist z.B. die Frischwasserversorgung über einen Rohrunterbrecher vorzunehmen, oder in der Luftversorgung eine Sicherheits-Luftschleife anzuordnen (in jedem Fall sollten die Installationsvorschriften des Herstellers beachtet werden).

Installation

Einbau bzw. Anschluß der Whirlwannen und -systeme ist bei Markenherstellern bereits umfassend vorbereitet. Spezifische Maßzeichnungen aller Modelle und genaue Montageanleitungen lassen den Einbau sicher planen und zügig umsetzen.

Besonders zu beachten:

Whirlwannen werden häufig auf einem selbsttragenden, höhenverstellbaren Untergestell geliefert. Beiliegende Maßzeichnungen verdeutlichen die Anordnung der Systemkomponenten (Pumpe und Steuerung).

Bei "Air-Injektion-Systemen" drückt ein Gebläse Luft ...

Grundsätzlich sollte vor dem Einbau die Lieferung auf Vollständigkeit und eventuelle Transportschäden überprüft werden. Die Wannen sollten nicht an den Rohrsystemen angehoben werden.

Nach dem Transport an den Aufstellort, wird die Wanne mittels höhenverstellbare Gestellfüße ausgerichtet. Evtl. sind bei wandbündigen Einbauten Wannenrandauflagen oder Wandkonsolen zu montieren. Körperschalldämmung nicht vergessen (meist handelsübliche Wandanschlußprofile)!

... durch viele kleine Düsen im Bodenbereich der Whirlwanne, ...

Bauseits sind je nach Ausführung der Whirlwanne Installationsarbeiten erforderlich:

Die Wannenbefüllung und der Anschluß der Abwasserleitung erfolgt wie bei einer normalen Badewanne über handelsübliche Armaturen, Einläufe und Abläufe. Spezielle Ab- und Überlaufarmaturen und/oder ein Frischwasseranschluß für die Systemspülung erfordern den Einbau von Rohrunterbrechern (DIN 1988) und ggf. einer Absperreinrichtung und eines Schmutzfilters.

Bevor die Verkleidung montiert wird, ist der Elektroanschluß von einer konzessionierten Fachkraft zu erstellen. Die Bedieneinheit der Steuerelektronik ist meist in den Wannenrand eingebaut. Üblicherweise erfolgt die Bedienung über Sensortasten. Zusätzlich sind auch Fernbedienungen möglich.

... die als Luftbläschen das Wasser für eine Ganzkörpermassage soft verwirbeln.

Nach erfolgreicher Montage sollte ein Probelauf durchgeführt werden und das gesamte System auf Funktion und Dichtigkeit geprüft werden. Erst nach dem Probelauf wird die Wannenverkleidung erstellt oder montiert. Dabei muß gewährleistet werden, daß

Fazit

Whirlwannen in Kompaktbauweise können mit individuellen Systemkomponenten - vom einfachen Venturi-System bis zur Luxuswanne ( z.B. mit Luftbeimischung, Luftsprudel und Desinfektion) - einbaufertig geordert werden. Das lohnende Zusatzgeschäft "Whirlwanne" erfordert beim Einbau kaum mehr Montageaufwand als eine normale Badewanne, bietet allerdings einen erheblichen Mehrwert.

B i l d e r : Hoesch, Metall + Kunststoffwerk GmbH & Co.
