Reflex: Hydraulische Weiche, Verteiler und Speicher in Kombination

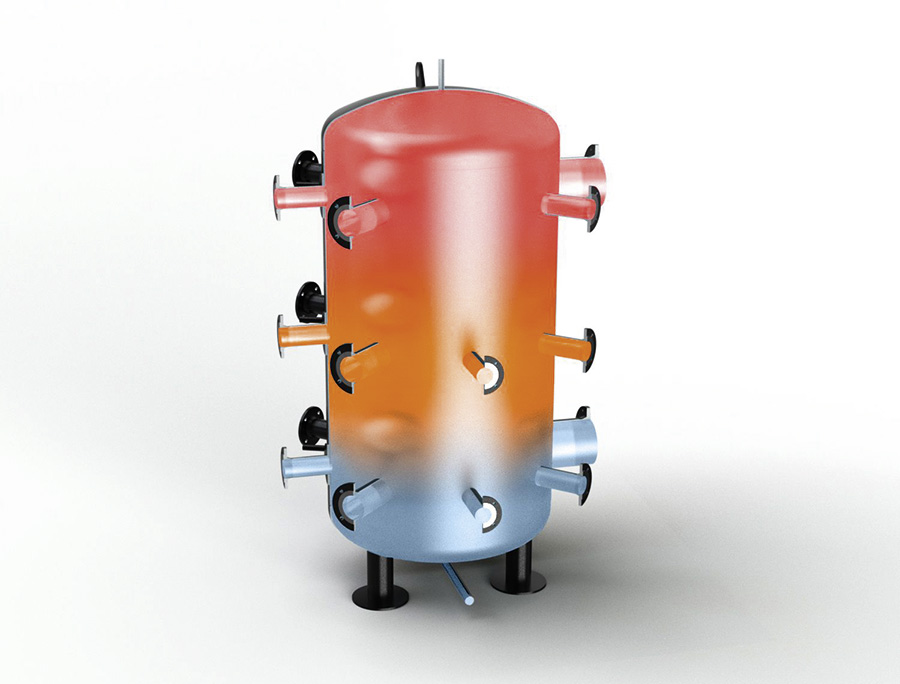

Wie sich Synergien im Teamwork von Reflex und Sinus nutzen lassen, dafür ist das „Sinus MultiFlow Center“ für die Unternehmen ein weiterer Beleg. Im Segment der Lösungen für multivalente Heizungs- oder Kühlsysteme vereint das Verteil- und Sammelmodul hydraulische Weiche und Verteiler – mit einem Pufferspeicher als Basis.

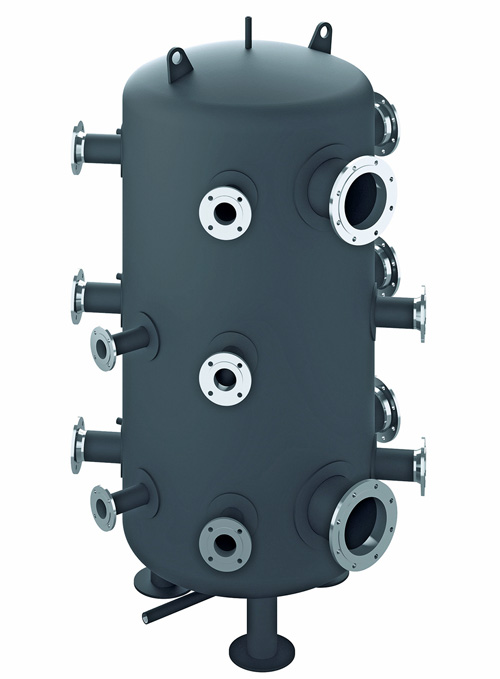

Dieser Speicher ist individuell anpassbar: von geringen Volumina für Kleinstanlagen bis hin zu Behältern mit einem Durchmesser von 2,5 m und einem Puffervolumen von bis zu 25000 l. Das System besteht aus einer beliebig anpassbaren Anzahl an Zonen mit eigenständigen Temperaturbereichen. Mittels der Konstruktion werden die Zonen hydraulisch voneinander getrennt, sodass es nur bei Erfordernis zu einem Volumenstrom- und Wärmemengenaustausch zwischen zwei benachbarten Zonen kommen soll. Gemäß den individuellen Ansprüchen können die Anschlüsse am Behälter angepasst werden. Dabei können primäre wie sekundäre Kreise in ihrem jeweiligen Temperaturbereich positioniert werden – ganz nach Bedarf; dies betrifft auch die Wahl von Flanschgrößen und -druckstufen. Zudem sind Fühlermuffen und Revisionsöffnungen frei wählbar. Dank der druckfesten Formgebung ist optional auch eine Fertigung für den Hochdruck respektive Hochtemperaturbereich umsetzbar.
Bis zu einem Durchsatz von 400 m³/h: Darauf ausgelegt ist der „Sinus MultiFlow Expert“. Als Problemlöser in multivalenten Heizungsanlagen kombiniert er analog zum „Sinus MultiFlow Center“ als hydraulische Weiche, Verteiler und Speicher drei Basisfunktionen in einem Bauteil. Der Aufbau ist modular. Für den Transport des Mediums sorgen die „Sinus-Kompaktverteiler“. Je nach Betriebszustand werden stets nur zwischen zwei benachbarten Temperaturzonen die Wärmemengen und der Volumenstrom ausgetauscht.
Reflex Winkelmann GmbH, Gersteinstr. 19, 59227 Ahlen,
Tel.: 02382 7069 - 0, Fax: - 588, info@reflex.de, www.reflex.de
