Tacos: 3-D-CAD-Software für komplexe Anlagenplanungen
Die 3-D-CAD-Planungssoftware „RUKON-TGA“ bietet mit integrierten Berechnungsmodulen eine vollumfängliche Lösung für die TGA-Planung. In einer durchgehenden Prozesskette werden die Planungsabschnitte vom Entwurf über die Ausführungs- bis zur Montageplanung durchlaufen.
Eine umfangreiche TGA-Planungs- und Berechnungssoftware bietet Tacos mit „RUKON-TGA“ an.

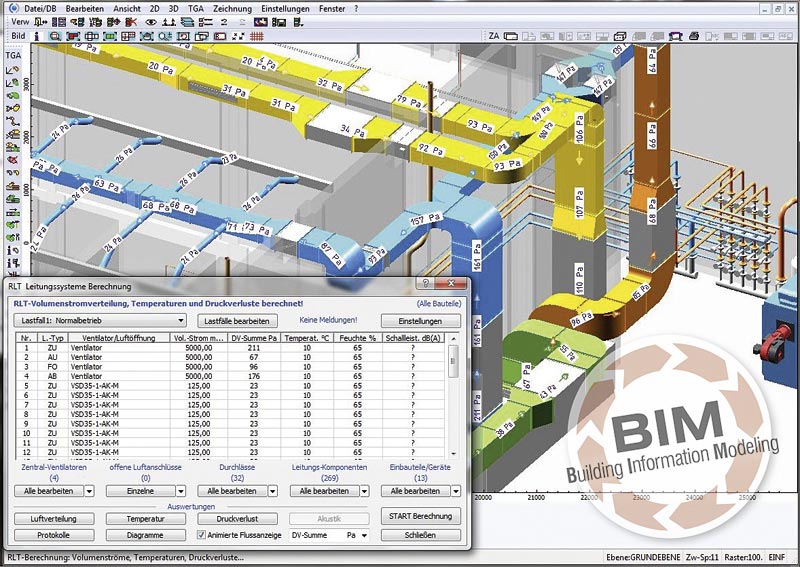

Automatische Massenauszüge, Stücklisten und Berechnungsprotokolle dokumentieren die Planungsstände. Die Fertigung wird durch grafische Stücklisten und die Ausgabe von NC-Daten zur Kanalfertigung weitgehend automatisiert. Für eine anschauliche Darstellung sorgen das Begehen des virtuellen 3-D-Gebäudes und eine animierte 3-D-Flussanzeige der Versorgungsmedien.
Eine VDI-3805-Schnittstelle gewährleistet, dass Teiledaten direkt vom Hersteller eingelesen werden können. Insgesamt stehen ca. 100 Gewerke mit verschiedenen Komponentenbaukästen zur Auswahl, einschließlich der Bauteile für Elektrokabeltrassen, die für die Kollisionsprüfung der TGA-Gewerke wichtig sind. Die Heizlastberechnung erfolgt auf Basis der DIN EN 12831, die Kühllastberechnung nach VDI 2078. In der Lüftung umfasst die Berechnung und Auslegung von RLT-Anlagen die Druckverlustberechnung mit Berücksichtigung der Reynoldszahl, Temperatur, Feuchte und Akustik nach VDI 2081. Als weitere Berechnungs- und Auslegungsverfahren stehen u.a. die Rohrnetzberechnung für Heizung und Kühldecken, die Fußbodenheizung DIN EN 1264, die Trinkwasserberechnung nach DIN 1988-300, die Abwasserberechnung für Schmutzwasser mit Belüftung und die Regenwasser-Freispiegelentwässerung zur Verfügung. In Kürze soll die Software um die Druckströmungsentwässerung erweitert werden. Der Verkaufspreis der Software „RUKON-TGA“ beträgt ca. 7000 Euro.
Tacos GmbH, Mendelstr. 11, 48149 Münster, Tel.: 0251 980-1401, Fax: -1402,
info@tacos-gmbh.de, www.tacos-gmbh.de
