Systemeffizienz garantiert: VRV und Lüftung aus einer Hand

Neue Systemanlage der ONLY-Filiale in Kleve bietet hohe Energieeffizienz und niedrige Geräuschemissionen

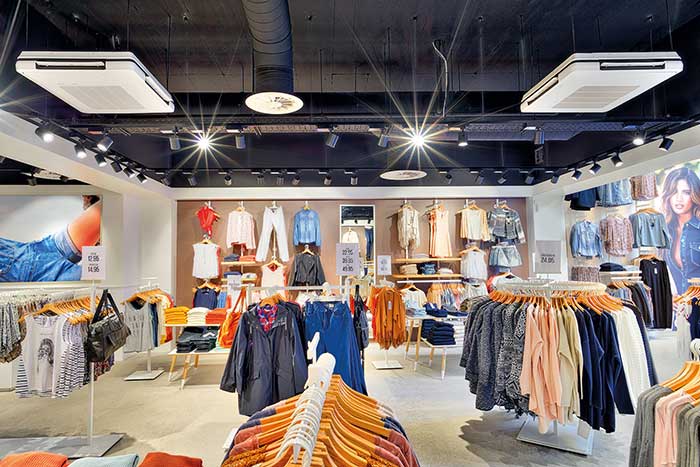

Die Temperierung der Store-Einheit erfolgt über fünf 4-seitig ausblasende Deckengeräte.

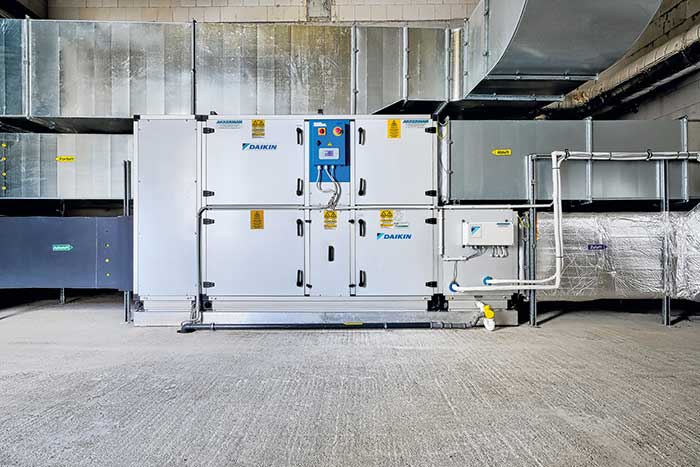

Die Lüftungsgeräte von Daikin werden inklusive der Schnittstelle zur VRV-Wärmepumpe werkseitig montiert und fertig verdrahtet.

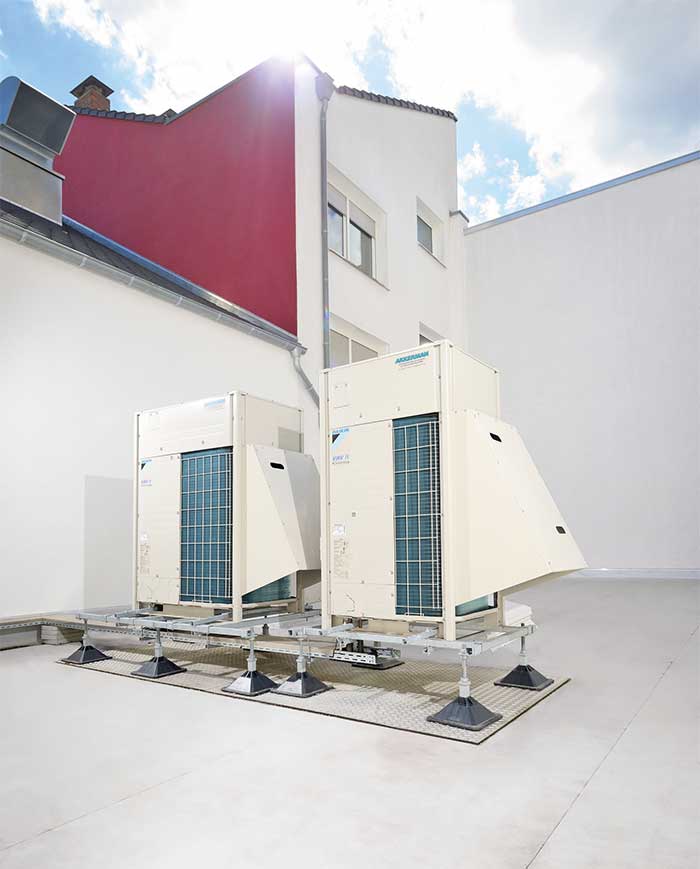

Die Wärmepumpen-Außeneinheit ist auf dem hinteren Dachbereich unmittelbar neben einem Wohnhaus auf einem schalldämpfenden Gerüst montiert. Weitere schalldämmende Maßnahmen waren nicht erforderlich.

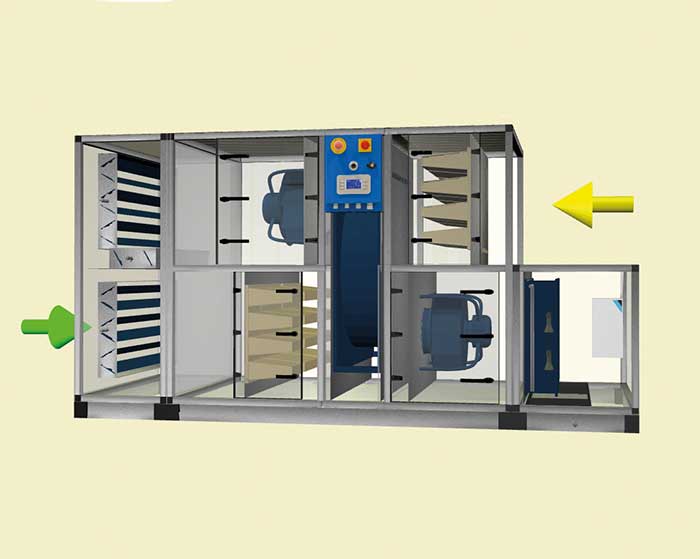

Daikin Lüftungsgerät „Modular R“ mit optionaler Mischkammer und DX-Register (inkl. Expansionsventil und Kommunikationsbox) in der 3D-Ansicht der Auslegungssoftware „Astra“.



Bei der Sanierung eines Innenstadtgebäudes in Kleve an der niederländischen Grenze standen der möglichst geräuschlose Betrieb der Gebäudetechnik sowie ein hoher Komfort für die Kunden im Mittelpunkt. Dank enger Zusammenarbeit aller Projektpartner entstand innerhalb kürzester Zeit aus einem Nachkriegsbau ein modernes Geschäftshaus. Die Modefiliale wird mit einer Luft/Luft-Wärmepumpe klimatisiert und einem Lüftungsgerät belüftet. Für einen hohen Effizienz- und Komfortgewinn sorgt die Systemkombination der Geräte durch einen Hersteller.

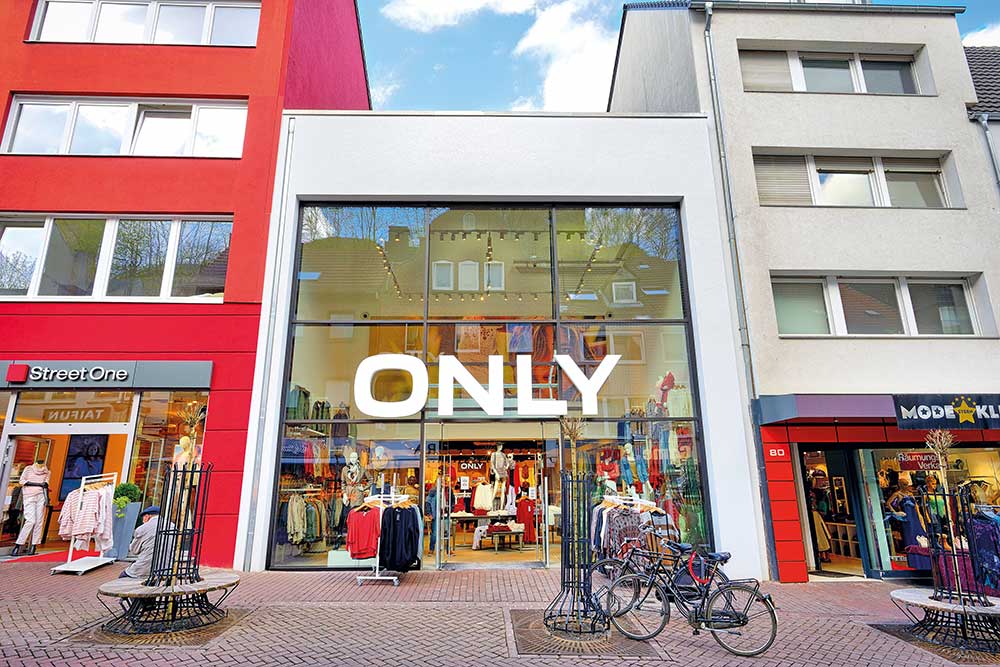

Ende 2015 zog ein neues Modegeschäft in die Innenstadt von Kleve ein: Auf 317 m2 präsentiert das dänische Textilunternehmen Bestseller die neuesten Modetrends der Marke ONLY. Die Filiale ist prominent in der Fußgängerzone in einem Altbau aus der Nachkriegszeit untergebracht. Im Zuge der Sanierung wurde das Haus komplett entkernt, vom ursprünglichen Gebäude blieben nur die seitlichen Giebelwände und einige tragende Elemente bestehen. Doch auch nach dem Umbau fügt sich der moderne Neubau gut in das Gesamtbild der Einkaufsstraße ein. Durch die transparente Fassade wirkt das Geschäftshaus von außen freundlich und einladend, von innen erhält der Kunde einen hellen, offenen Raumeindruck. Zum Wohlbefinden trägt auch die moderne Heizungs-, Lüftungs- und Klimatechnik bei, die dafür sorgt, dass die sonnendurchfluteten Räume im Sommer gut gekühlt und im Winter angenehm geheizt sind. Auch in den saisonalen Übergangszeiten reagiert die Anlage rasch auf Temperaturschwankungen und garantiert hohen Komfort.

Maßgeschneiderte Technik
Die Lage des Modegeschäfts in der Innenstadt von Kleve erforderte von den Projektbeteiligten eine rasche Umsetzung sowie einen möglichst geräuschlosen, wartungsarmen Betrieb der Anlagen. Unter Berücksichtigung dieser Erfordernisse entschied sich das Ingenieurbüro Fuhrmann & Keuthen für eine Kombinationslösung bestehend aus einem Daikin Lüftungsgerät und einer Daikin-„VRV IV“-Wärmepumpe mit kontinuierlichem Heizbetrieb. Dazu erklärt Jan Meyer, Projektverantwortlicher und Prokurist im Ingenieurbüro Fuhrmann & Keuthen: „Die variable Kältemitteltemperatur (VRT-Technologie) der ‚VRV IV‘-Geräte ermöglicht eine optimierte Ganzjahreseffizienz für alle Gebäudeteile. Hinter der ‚VRT‘-Technologie verbirgt sich, dass die Verdampfungs- bzw. Verflüssigungstemperatur im laufenden Betrieb an den Leistungsbedarf angepasst wird.“ Die Leistungsanpassung erfolgt über die Verdichterdrehzahl und wird zusätzlich von Faktoren wie Druck und Temperatur beeinflusst. Durch die VRT-Technologie wird die Verdichterleistung energetisch auf dem benötigten Minimum gehalten. „Diese optimierte Leistungsregelung erzielt eine saisonale Effizienz mit einem SEER im Kühlbetrieb von bis zu 7,53“, so der Projektverantwortliche.
Temperiert wird die Store-Einheit über fünf 4-seitig ausblasende Deckengeräte. Darüber hinaus werden die individuellen Raumanforderungen durch eine Auswahl verschiedener Lamellenstellungen optimal berücksichtigt und mittels Fernbedienung flexibel angesteuert. Weitere Pluspunkte sind die großen Luftklappen und ein leiser, teillastoptimierter Betrieb.
Die benötigte Luftmenge von 6000 m³/h wird vom Lüftungsgerät mit konstanter Temperatur in das Gebäude geleitet und dort auf die einzelnen Bereiche verteilt. „Im laufenden Betrieb zeigt sich, dass der eingesetzte Türluftschleier dazu etwa 85 % Effizienz bei der Lufttrennung und somit eine erhebliche Verringerung von Wärmeverlusten und Heizbedarf erreicht. Dadurch amortisiert sich das Gerät, verglichen mit einem elektrischen Türluftschleier, bereits nach anderthalb Jahren“, erklärt Meyer.

Klimatisierung und Lüftung aus einer Hand
Die Kombination von Daikin Lüftung und Wärmepumpe verspricht einen hohen Effizienz- und Komfortgewinn im Winter wie im Sommer. Dazu wird die kalte bzw. warme Außenluft mithilfe eines Rotationswärmeübertragers im Lüftungsgerät vorkonditioniert. Dieser überträgt die Wärme aus der Abluft auf die Zuluft. Da diese Form der Wärmerückgewinnung jedoch nicht immer genügt, um die gewünschte Raumtemperatur zu erreichen, wird eine zusätzliche Heiz- bzw. Kühlquelle benötigt. Die Kombination mit der „VRV IV“-Luft/Luft-Wärmepumpe, wie sie im ONLY-Shop in Kleve zum Einsatz kommt, bietet dafür die Lösung: Denn die Wärmepumpe versorgt sowohl das Register im Lüftungsgerät, welches die Zuluft weiter aufheizt oder abkühlt, als auch die Innengeräte im Verkaufsbereich.
„Die Besonderheit der Daikin Lösung ist, dass das Lüftungsgerät inklusive der Kommunikationsschnittstelle zur ‚VRV‘-Wärmepumpe bereits werkseitig getestet, vorinstalliert und verdrahtet ist. Das Plug & Play-System vereinfacht die Planung, vermeidet Schnittstellenprobleme und spart Zeit“, betont Jan Meyer und weiter: „Die Planung der Anlage wird durch die Auslegungssoftware ‚Astra‘ vereinfacht. Der technische Bericht der webbasierten Software beinhaltet auch die erforderliche Anzahl an Expansionsventilen und deren Leistungsindex. Durch die Bereitstellung dieser Daten kann mit der Software ‚VRV Xpress‘ (oder ‚VRV Pro‘) einfach und schnell das zugehörige Außengerät ermittelt werden.“
Bei der Planung der ONLY-Filiale in Kleve wurden die Anforderungen der Klimatechnik bereits frühzeitig berücksichtigt. Somit konnte die Anlage optimal auf die Gegebenheiten ausgelegt werden. Der Anlagenbauer, die Firma Akkerman aus Kranenburg, ist von den Vorteilen dieser Herangehensweise überzeugt.
Marcel Heinen, verantwortlicher Kälteanlagenbauermeister bei Akkerman, erklärt: „VRV und Lüftung aus einer Hand zu beziehen, senkt einerseits die Kosten und garantiert andererseits die einfache und sichere Kommunikation der beiden Systeme.“

Einfache Bedienung und geräuscharmer Betrieb
Die großen Verkaufsräume können mit den Deckengeräten ausreichend versorgt werden. Für Komfort bei Angestellten und Konsumenten sorgt zudem die automatische Luftvolumenstromregelung. Lüftung und Heizung lassen sich über den „intelligent Touch Manager“, das smarte Regelungssystem von Daikin, vom Verkaufsraum aus bedienen. Die Anlage arbeitet nach den voreingestellten, mit dem Kunden abgesprochenen Werten, was die Bedienung der Geräte vereinfacht, da im Normalbetrieb ein Eingreifen des Geschäftspersonals nicht mehr nötig ist. Auch das Umschalten zwischen den Funktionen Kühlen und Heizen übernimmt das System automatisch. Energieverbrauch, Stromkosten und Bedienaufwand können so gesenkt werden. „Ein weiterer Vorteil des Systems ist die niedrige Geräusch­emission der Wärmepumpe“, so Marcel Heinen. Die VRV-Außeneinheit ist auf dem hinteren Dachbereich unmittelbar neben einem Wohnhaus auf einem schalldämpfenden Gerüst montiert, ein weiterer Schallschutz war nicht nötig. Und so auch bei dem Lüftungssystem, das im ersten Obergeschoss mit angrenzenden Wohneinheiten steht – hier reichte das schalldämpfende Gerüst aus.

Niedrige Kosten/breites Produktportfolio
„Neben möglichst geringen Anschaffungs- und Betriebskosten achten immer mehr Betreiber bei der Investitionsentscheidung auf den Faktor Umwelt- und Klimaschutz. Eine präzise Regelung von Temperatur, Luftfeuchtigkeit und Luftqualität – und damit Energieeinsparung – kann nur von einem Klima- und Lüftungssystem geleistet werden, das exakt an die Anforderungen des jeweiligen Gebäudes angepasst ist“, sagt Inga Wetzel, Projektingenieurin Lüftungssysteme bei Daikin. Die Produktpalette von Daikin bietet Anlagen, die für Luftstromvolumen von 500 m³/h bis zu 144 000 m³/h geeignet sind. Bei der Modular-Serie können Kunden aus zehn verschiedenen Größen die passende Anlage wählen. Dazu erleichtert die Modulbauweise den Transport und die Montage vor Ort. Die Geräte der Professional-Serie sind komplett maßgeschneidert und können im Zentimeterbereich (1 cm in der Breite, 5 cm in der Höhe) individuell angepasst werden.
„Falls einmal telefonischer Klärungsbedarf bestand, standen die Daikin Mitarbeiter sowohl dem Planer als auch der ausführenden Firma jederzeit zur Verfügung. Zusammenfassend ein rundum schlüssiges Portfolio nebst der dazu gehörigen Konfigurationssoftware“, betont Jan Meyer abschließend.

Bilder: Daikin
